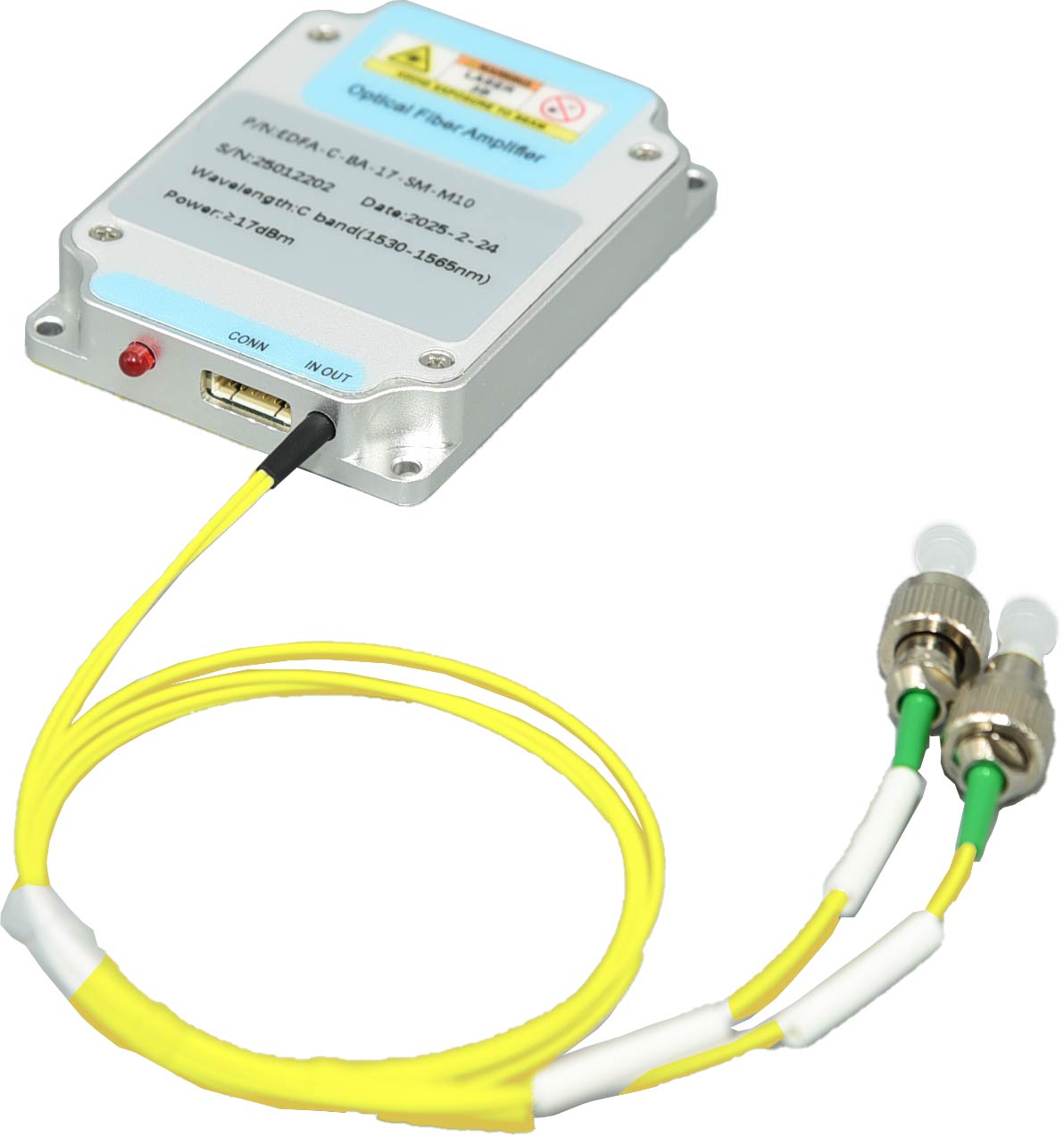

C波段掺铒光纤功率放大器微型模块

n 宽波长范围

n 微小尺寸

n 低功耗

应用

n 光纤通信

n 光纤传感

n 光纤激光

波长范围

nm

1530~1565

C-band

输入功率

dBm

-6~+3

饱和输出功率

dBm

10/13/17/20/23

@-3dBm输入

噪声指数

dB

5.0

@-3dBm输入

偏振相关增益

dB

≤0.3

偏振模色散

ps

0.5

输入/输出端隔离度

dB

>35

光功率监控

-

输入光功率监控；输出光功率监控

光纤和连接头

-

SMF-28，FC/APC

工作模式

自动电流控制(ACC)/

              自动功率控制(APC)

控制方式

RS232或TTL串口通信

RS232

通信和电源接口

ZH2.54- 4 Pin 口

ZH1.5-6Pin口

供    电

DC 5V

DC 5V

光功率(dBm)

10/13/17/20/23

10/13/17/20 (目前能出货10/13/17)

尺寸或代码

M15-2: 50(W)×50(D)×15(H)mm

M10：45(W)×65(D)×10(H)mm

工作温度湿度范围

-5~+35°C；0~70%

EDFA

工作波长

放大器类型

输出功率(dBm)

光纤类型

封装形式

C=C波段

BA=功率放大器

10/13/17/20/23

SM=SMF-28

M15-2=模块

M10=模块
