产品描述 此高功率掺铒光纤放大器基于光信号在稀土掺杂光纤中的受激辐射放大原理，采用独创光路结构设计与高可靠性的高功率激光散热工艺，可在1545~1565nm 波长区间实现高功率激光稳定输出。该放大器兼具高功率、低噪声核心优势，适用于光纤通信、激光雷达等多领域场景，能大幅提升系统集成的便捷性与灵活性。
特性 | 应用 | |||
n 高功率/单模光纤/宽波长范围 | n 光纤通信/光纤传感/光纤激光 | |||
光学指标 | 单位 | 典型值 | 备注 | |
波长范围 | nm | 1545~1565 | ||
输入光功率范围 | dBm | -6~+23 | ||
待机保护输入光功率 | dBm | ≤-10 | ||
饱和输出功率 | dBm | 43 | @-3dBm输入功率 | |
噪声指数 | dB | ≤6.0 | @-3dBm输入 | |
输出功率调节范围 | - | 10%~100% | APC模式 | |
泵浦电流调节范围 | - | 0~Imax | ACC模式 | |
增益的波长不均匀性 | dB | ≤1 | ||
偏振相关增益 | dB | ≤0.5 | ||
偏振模色散 | ps | 0.5 | ||
输入/输出端隔离度 | dB | >35 | ||
输入端回波损耗 | dB | ≤-50 | ||
信号光偏振态 | - | 任意 | ||
光功率监控 | - | 输入、输出光功率监控 | ||
光纤和连接头 | - | SMF-28, FC/APC | ||
工作模式 | ACC；APC | |||
电气和环境参数 | ||||
封装方式 | M80模块式 | |||
控制方式 | RS232串口通信 | |||
通信接口 | DB9 母口 | |||
供电要求 | DC 24V6A | |||
电功耗 | ≤140W | |||
尺 寸 | 200(W)×248(D)×80(H)mm | |||
净 重 | ≤3650g | |||
工作温度范围 | -5~+35°C | |||
工作湿度范围 | 0~70% | |||
散热方式 | 内部风冷 | |||
订购信息/型号 EYDFA-C-HP-BA-43-SM-M80 | |||||
EYDFA | 工作波长 | 放大器类型 | 输出功率(dBm) | 光纤类型 | 封装形式 |
C=1545~1565nm | HP-BA=高功率BA放大器 | 43 | SM=SMF-28 | M80=模块式 | |

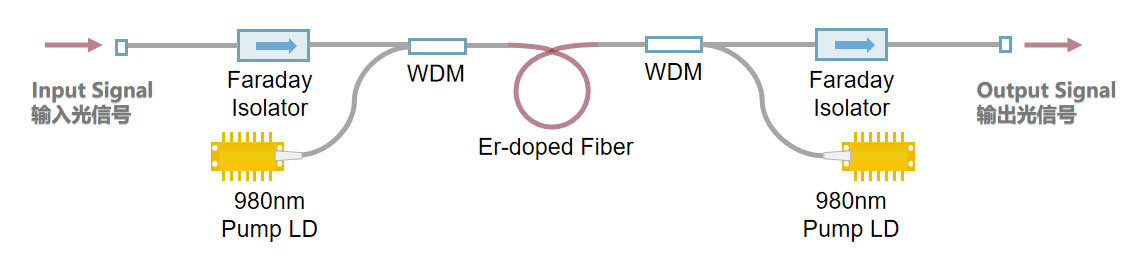

产品原理示意图

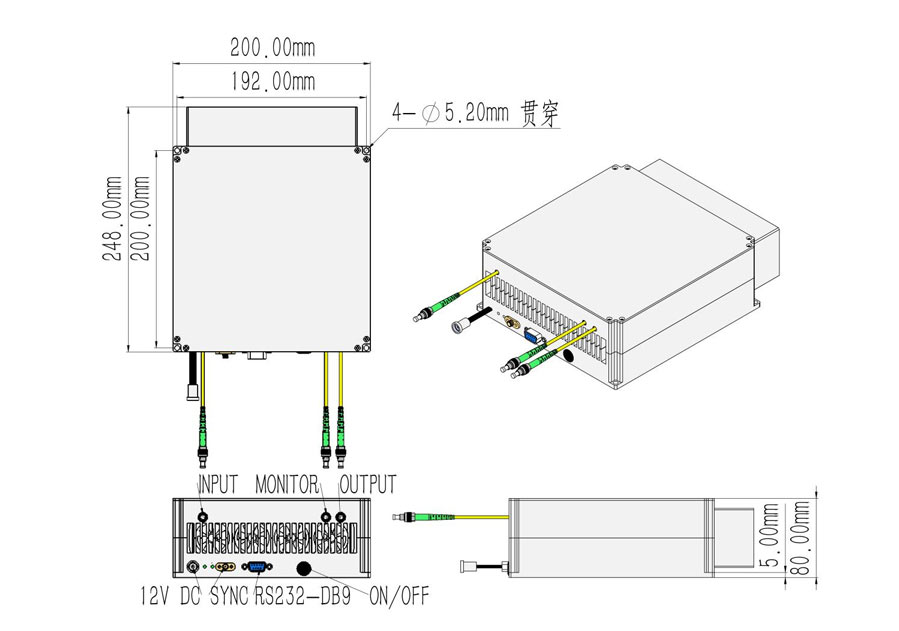

产品外观和尺寸
典型放大输出光谱图

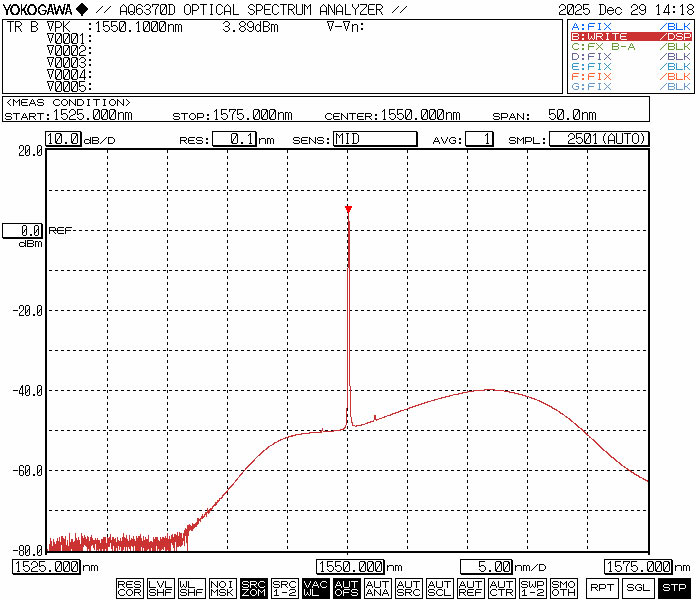

放大输出光谱@-3dBm输入功率，43dBm输出功率，1550nm波长（衰减后测试）
输出功率和泵浦电流曲线
输出光功率稳定性
输出光功率60分钟稳定性@ -3dBm输入，APC模式
*鉴于同型号产品的个体差异为客观存在且无法完全消除，本文件所列测试数据均为参考值，不构成对产品实际性能的承诺
产品描述 此高功率掺铒光纤放大器基于光信号在稀土掺杂光纤中的受激辐射放大原理，采用独创光路结构设计与高可靠性的高功率激光散热工艺，可在1545~1565nm 波长区间实现高功率激光稳定输出。该放大器兼具高功率、低噪声核心优势，适用于光纤通信、激光雷达等多领域场景，能大幅提升系统集成的便捷性与灵活性。
特性 | 应用 | |||
n 高功率/单模光纤/宽波长范围 | n 光纤通信/光纤传感/光纤激光 | |||
光学指标 | 单位 | 典型值 | 备注 | |
波长范围 | nm | 1545~1565 | ||
输入光功率范围 | dBm | -6~+23 | ||
待机保护输入光功率 | dBm | ≤-10 | ||
饱和输出功率 | dBm | 43 | @-3dBm输入功率 | |
噪声指数 | dB | ≤6.0 | @-3dBm输入 | |
输出功率调节范围 | - | 10%~100% | APC模式 | |
泵浦电流调节范围 | - | 0~Imax | ACC模式 | |
增益的波长不均匀性 | dB | ≤1 | ||
偏振相关增益 | dB | ≤0.5 | ||
偏振模色散 | ps | 0.5 | ||
输入/输出端隔离度 | dB | >35 | ||
输入端回波损耗 | dB | ≤-50 | ||
信号光偏振态 | - | 任意 | ||
光功率监控 | - | 输入、输出光功率监控 | ||
光纤和连接头 | - | SMF-28, FC/APC | ||
工作模式 | ACC；APC | |||
电气和环境参数 | ||||
封装方式 | M80模块式 | |||
控制方式 | RS232串口通信 | |||
通信接口 | DB9 母口 | |||
供电要求 | DC 24V6A | |||
电功耗 | ≤140W | |||
尺 寸 | 200(W)×248(D)×80(H)mm | |||
净 重 | ≤3650g | |||
工作温度范围 | -5~+35°C | |||
工作湿度范围 | 0~70% | |||
散热方式 | 内部风冷 | |||
订购信息/型号 EYDFA-C-HP-BA-43-SM-M80 | |||||
EYDFA | 工作波长 | 放大器类型 | 输出功率(dBm) | 光纤类型 | 封装形式 |
C=1545~1565nm | HP-BA=高功率BA放大器 | 43 | SM=SMF-28 | M80=模块式 | |
产品原理示意图
产品外观和尺寸
典型放大输出光谱图
放大输出光谱@-3dBm输入功率，43dBm输出功率，1550nm波长（衰减后测试）

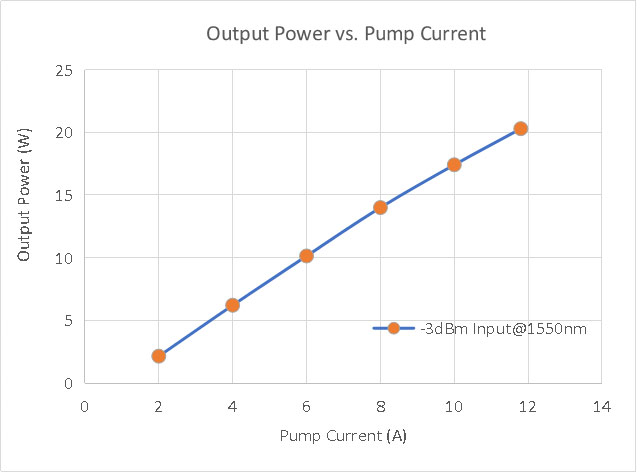

输出功率和泵浦电流曲线
输出光功率稳定性

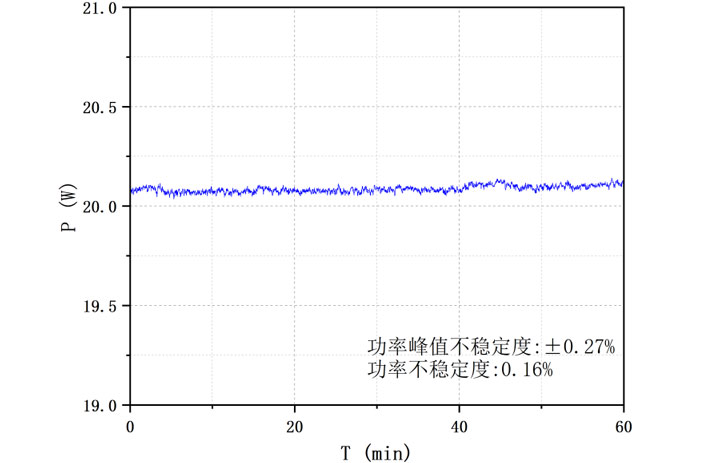

输出光功率60分钟稳定性@ -3dBm输入，APC模式
*鉴于同型号产品的个体差异为客观存在且无法完全消除，本文件所列测试数据均为参考值，不构成对产品实际性能的承诺
