产品描述
本光源可稳定输出 O 波段的连续激光，波长调谐范围全面覆盖 1250~1360 nm 的完整 O 波段光谱。产品集成高精度可调滤波器与高增益激光芯片，兼具输出光功率高、线宽窄、波长精度高的核心优势；标配驱动控制电路与彩色液晶屏，并支持上位机软件控制。
01 产品特性与应用 FEATURES & APPLICATIONS
产品特性 | 典型应用 | |||
— 1250~1360 nm 连续波长调谐，覆盖完整 O 波段 | — LWDM 系统研发与验证 | |||
O 波段全覆盖调谐的价值 O 波段（1250~1360 nm）覆盖单模光纤的零色散窗口，色散代价极低，是短距光互联与 LWDM 系统的核心工作波段。本光源可在整个波段内连续调谐，单台设备即可完成光器件、光纤链路与系统的波长相关特性扫描。 | ||||
02 光学指标 OPTICAL SPECIFICATIONS
表中数值为产品典型值；标注「≥ / ≤ / >」者为规格保证值，其余为典型参考值。
参数 | 单位 | 典型值 | 备注 |
波长调谐范围 | nm | 1250~1360 | 覆盖完整 O 波段 |
波长调节精度 | nm | ≤ 0.02 | 电控连续调谐 |
边模抑制比 | dB | >60 | — |
光谱宽度 | nm | ≤ 0.1 | 窄线宽输出 |
功率调节范围 | mW | 1~10 | — |
功率调节步长 | mW | ≤ 0.1 | — |
短期功率稳定度 | dB | ≤±0.02 | @15 分钟 |
长期功率稳定度 | dB | ≤±0.05 | @8 小时 |
偏振态 | — | 随机偏振 | — |
偏振消光比 PER | dB | — | 随机偏振输出 |
光纤类型 | — | G.657A | 单模光纤 |
光纤连接头 | — | FC/APC | — |
03 电气和环境参数 ELECTRICAL & ENVIRONMENTAL
参数 | 规格 |
产品封装形式 | 台式，B1 |
控制方式 | 触屏 / RS232 串口通信 |
通信接口 | DB9 Female |
供电 | 100~240V AC, <30W |
尺寸（mm） | 255(W)×285(D)×115(H) |
工作温度范围 | -5~+35 ℃ |
工作湿度范围 | 0~70% |
04 订购信息 ORDERING INFORMATION
典型型号 TFL-O-10-SM-B1 | ||||
TFL | 光谱范围 | 最大输出功率 (mW) | 输出光纤类型 | 封装形式 |
波长可调谐激光器 | O=O 波段 | 10 | SM=G.657A | B1=台式 |
注：型号中的 10 表示最大输出功率 10 mW；光谱范围、输出功率、光纤类型与封装形式均可按需定制。
05 机械尺寸 MECHANICAL DIMENSIONS
|
B1 台式外形尺寸：255(W) × 285(D) × 115(H) mm
06 测试条件与使用说明 OPERATING & TEST CONDITIONS
测试条件：环境温度 -5~+35 ℃、相对湿度 0~70%，供电 100~240 V AC / <30 W，预热后测量。波长调谐与输出功率调节均可通过机身触屏、RS232 串口（DB9 Female）或上位机软件完成；输出经 SMF-28 单模光纤、FC/APC 连接头引出。
数据说明 本文所列数据为 TFL-O-10-SM-B1 型产品的典型值与规格保证值。鉴于同型号产品的个体差异为客观存在且无法完全消除，本文所列典型测试数据均为参考值，不构成对产品实际性能的承诺；标注「≥ / ≤ / >」的规格保证值为出厂验收依据。 |
07 实测性能 MEASURED PERFORMANCE

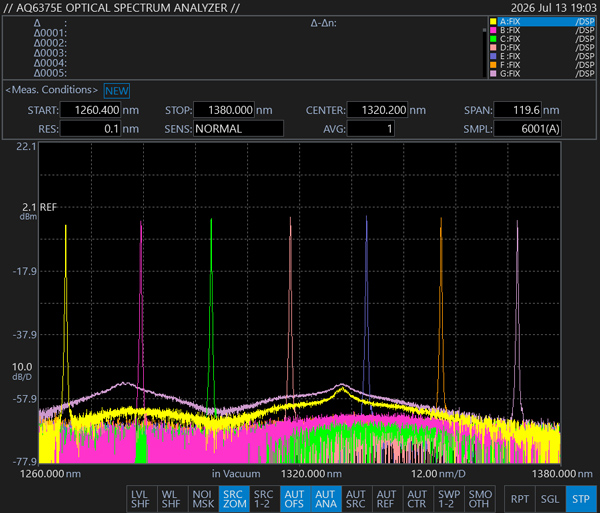

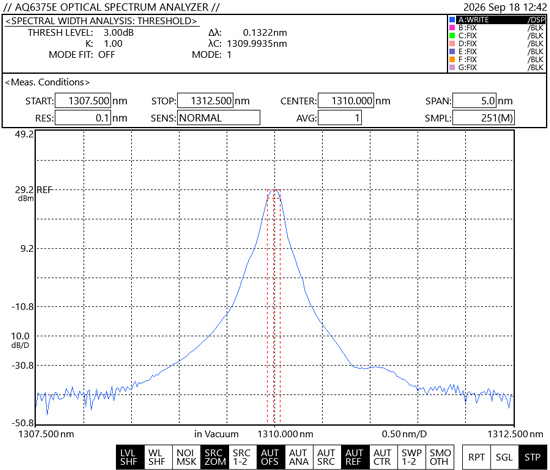

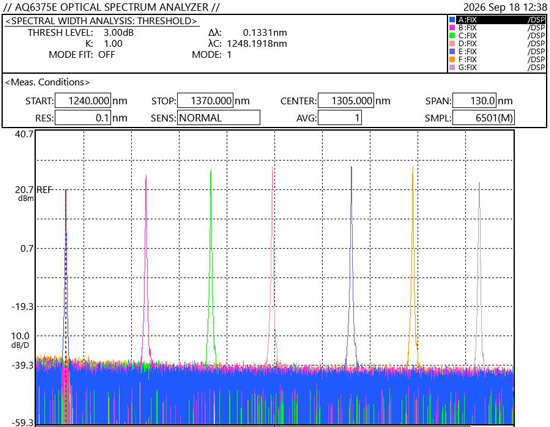

FIG.01 典型光谱 1250~1360 nm 可调 |
|
输出波长可在 1250~1360 nm 范围内连续调谐，图示为典型输出光谱（OSA 实测）。 |
FIG.02 典型光功率稳定性测试 ≤±0.02 dB @15 min |
|
连续记录下的输出光功率波动：短期 ≤±0.02 dB @15 min，长期 ≤±0.05 dB @8 h。 |
08 测试条件与设备 TEST CONDITIONS & EQUIPMENT
测试项目 | 测试方法 | 测量设备 | ||
光谱 | 光纤光谱仪直接测量 | YOKOGAWA AQ6375E | ||
光功率稳定性 | 光功率计直接测量 | Thorlabs PM100D / S146C | ||
数据说明 本文所列实测数据来源于本型号样机（PN：TFL-O-10-SM-B1，SN：26070906）的出厂测试记录。鉴于同型号产品的个体差异为客观存在且无法完全消除，本文所列测试数据均为参考值，不构成对产品实际性能的承诺。 | ||||
